Đối với công việc đo và kiểm tra hệ thống điện, thiết bị điện đều cần đến những đồng hồ đo như ampe kìm để đảm bảo đo điện chính xác. Vậy ampe kìm là gì? Cấu tạo của ampe kìm, nguyên lý làm việc như thế nào? Bạn chắc chắn sẽ cần tham khảo những thông tin hữu ích ngay dưới đây.
Ampe kìm là gì ?
Ampe kìm được biết đến là thiết bị đo lường điện hiện đại dùng phổ biến trong quá trình lắp đặt, kiểm tra, bảo dưỡng và sửa chữa các hệ thống điện, thiết bị điện… Đồng hồ ampe kìm có khả năng đo dòng điện chuyên dụng với khả năng đo lên tới 2500A. Chính vì vậy, thiết bị đo điện này được gọi là ampe kìm.
Hiện nay, ampe kìm có rất nhiều loại khác nhau như ampe kìm cơ hay ampe kìm điện tử hoặc đo dòng AC/DC… để chỉ khả năng đo dòng điện xoay chiều, một chiều hay cả hai. Những sản phẩm ampe kìm chất lượng được sản xuất bởi những hãng uy tín như đồng hồ ampe kìm Hioki, Kyoritsu, Fluke… Những thiết bị đo điện chính xác luôn được ưa chuộng sản xuất

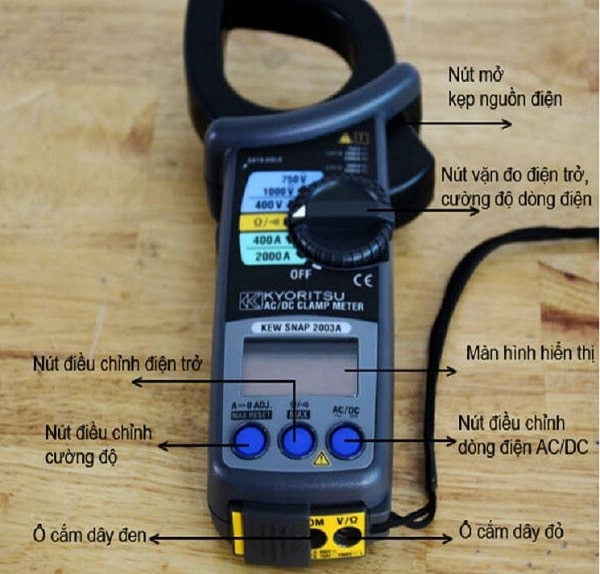

Cấu tạo của Ampe kìm
Sau khi tìm hiểu về ampe kìm là gì, bạn cũng cần biết đến cấu tạo ampe kìm có những bộ phận nào. Nhờ vậy, bạn có thể sử dụng cũng như sửa chữa đồng hồ đo chính xác.
Hiện nay, các loại ampe kìm đều được thiết kế rất đơn giản với kiểu dáng nhỏ gọn. Cấu tạo của ampe kìm sẽ bao gồm các bộ phận chính dưới đây:
Hàm cảm biến (gọng hàm kẹp dây dẫn).
Màn hình hiển thị kết quả ( dạng kim hoặc điện tử hiện số)
Núm điều chỉnh thang đo, dải đo
Các phím chức năng hỗ trợ: Nút HOLD – giữ dữ liệu, đèn nền, nút Min/Max-ghi lại giá trị tối thiểu/tối đa của phép đo…
Giắc cắm đầu vào.
Que đo điện đi kèm (nếu có).
Tuy nhiên, dòng ampe kìm truyền thống (còn được gọi là gavano kế, điện kế) sẽ có cấu tạo tương đối khác. Thiết bị bao gồm các bộ phận:
Nam châm
Lò xo xoắn
Chốt giữ lò xo
Màn hình kết quả dạng thước hình cung
Cuộn dây dẫn điện
Kim.
Ampe kìm truyền thống có cấu tạo cũng như cách đo tương đối mất thời gian. Chính vì vậy, ampe kìm hiện đại được các hãng cải tiến với thiết kế nhỏ gọn, đo nhanh chóng đã được ưa chuộng sử dụng.
Nguyên lý làm việc của Ampe kìm
Nguyên lý làm việc của ampe kìm với dòng AC và ampe kìm có chức năng đo dòng DC sẽ có sự khác biệt. Bạn có thể tham khảo nguyên lý làm việc của từng dòng đồng hồ ampe dưới đây.
Ampe kìm đo dòng AC hoạt động theo nguyên lý cảm ứng từ để đo dòng điện xoay chiều không tiếp xúc. Khi dòng điện chạy qua dây dẫn sẽ tạo ra từ trường.
Khi đó, bộ biến dòng ở bên trong ampe kìm sẽ phát hiện các dao động từ tính, thu thập tín hiệu và chuyển giá trị đọc thành giá trị dòng điện xoay chiều. Sau đó, đồng hồ sẽ cung cấp kết quả trên màn hình hiển thị.
Đối với ampe kìm DC khi có dòng điện một chiều đi qua sẽ sinh ra từ trường không biến thiên. Trong mỗi ampe kìm sẽ sử dụng cảm biến Hall và hiệu ứng giúp tính giá trị của dòng điện một chiều. Sau đó, ampe kìm cũng đưa kết quả dạng số đến màn hình hiển thị.
Công dụng của Ampe kìm
Công dụng chính của ampe kìm là khả năng đo dòng điện trong các hệ thống điện, thiết bị điện. Các sản phẩm đồng hồ ampe có thể đo dòng điện một chiều, xoay chiều hoặc đo dòng AC/DC.
Ngoài ra, những loại ampe kìm đa năng còn được trang bị thêm những tính năng như đo điện áp, tần số, điện trở, thông mạch…
Chính vì vậy, ampe kìm được dùng phổ biến trong các công việc kiểm tra điện dân dụng và chuyên nghiệp. Các thợ điện, kỹ sư điện đều có thể dùng thiết bị để hỗ trợ cho công việc.
Ampe kìm là một công cụ quan trọng và không thể thiếu trong ngành điện và điện tử. Khả năng đo lường chính xác và nhanh chóng của nó, cùng với tính ứng dụng đa dạng, đã làm cho ampe kìm trở thành một thiết bị không thể thiếu trong việc kiểm tra và bảo dưỡng các hệ thống điện. Nếu cần biết thêm về cấu tạo, ký hiệu, chức năng, nguyên lý hoạt động và cách sử dụng của Ampe kìm hãy liên hệ Đại Trường Phát để được tư vấn miễn phí.
